聚輕磚是選用優質礬土、焦寶石與白泥作為原料，將聚輕泡沫球(聚苯乙烯球粒)作為填充物，按一定的比例均勻地配合后，壓制成型，經高溫燒結而生產出來的產品。

        由于礬土、焦寶石是耐高溫的重質耐火材料，加入填充物后，聚輕泡沫球經高溫燒結 后揮發形成球形氣孔均勻分布于制品內，既增加了制品周部致密度，提高了磚的強度，又使生產出來的產品質輕，導熱系數低，經檢測，其密度僅為0.6〜0.8g/cm³時，而耐壓強度可達5MPa，最高工作溫度1500℃，持續使用溫度可在1350℃左右，耐急冷急熱性能達30次以上，900℃時導熱系數僅為0.28W/m • K。其理化指標及其他幾種爐門襯磚理化性能見表1。

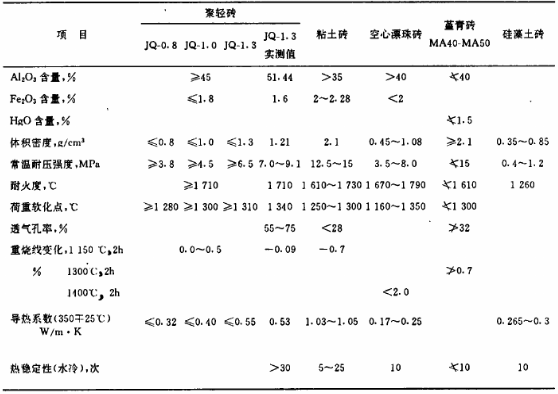

       聚輕磚及其他爐門襯磚的理化性能

        爐門表面熱損失減少，節約能源

        炭化室平均寬度為450mm的粘土磚襯 爐門表面積約為5.68m2,粘土磚厚度為365mm,隔熱層為78mm的掛藻土磚共厚443 mm，機焦側爐門平均單個用粘土磚重1065.5kg，由于聚輕磚導熱系數小，隔熱效果好，一般采用減少厚度50~80mm而達到擴容目的，故厚度為285-315mm，隔熱層仍為78mm厚的硅藻土磚(也有采用硅酸鋁纖維氈的，其隔熱效果更佳)，其厚度共為363〜393mm。

        采用聚輕磚作為焦爐爐門襯是當前各種新型材料中最為理想的。其導熱系數，體積密度雖比空心溧珠磚大，但其強度、耐急冷急熱 性能比空心溧珠磚強，使用壽命長(一般使用4年無明顯剝蝕或脫落)。
