復合屋面保溫隔熱磚是一種集保溫與護面于一體的屋面用預制硬質(zhì)建筑制品，其及時是將一定厚度的膨脹聚苯板或擠塑型聚苯板與特種水泥砂漿面層材料一次性復合而成，施工時鋪貼在平或緩坡屋面的防水層上面，成為一種有倒置式保溫層且表面平整美觀的可上人的屋面。

       EPS板厚度對復合隔熱磚性能的影響

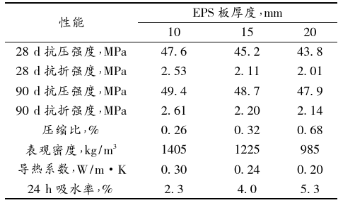

基準輕骨料混凝土復合不同厚度EPS板時隔熱磚性能的測試結果

       隨著EPS板厚度的增加，輕質(zhì)料混凝土復合隔熱磚抗壓強度、抗折強度降低，壓縮比增大，表觀密度、導熱系數(shù)降低，24h吸水率增大。復合隔熱磚抗壓強度降低幅度低于抗折強度降低幅度，這一方面說明復合隔熱磚抗壓和抗折強度主要取決于里層混凝土的強度，另一方面說明復合隔熱磚是一種脆性制品。制品脆性的增大一方面與EPS板厚度增大，混凝土面層厚度減小有關，另一方面與哦誒之混凝土面層強度太高有關，因為混凝土強度等級越高，其折壓比增大，脆性增大。因此，面層混凝土強度可以適當降低，這也為超輕骨料膨脹珍珠巖和聚苯乙烯顆粒的引入提供了可能。

       輕骨料混凝土種類和層面聯(lián)接方式對復合隔熱磚性能的影響

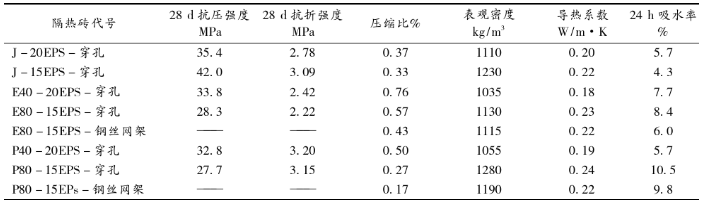

經(jīng)骨料混凝土種類和層間聯(lián)系方式改變時，復合隔熱磚性能測試結果

       從輕質(zhì)骨料混凝土種類和層面聯(lián)接方式改變時，復合隔熱磚相關性能的結果可以得出，由于在EPS板和混凝土面層間形成了連通的水泥砂漿柱，當試件承受抗折荷載時，大部分試件折斷面經(jīng)過處于中間的三個水泥砂漿柱，水泥砂漿柱的抗折強度遠高于EPS板的抗折強度，因此與試件的抗折強度相比，基準試件抗折強度均有較大幅度的提高，但相應試件的抗壓強度卻有降低，這也進一步說明EPS板的抗壓塑性有助于提高復合隔熱磚的抗折強度。

       隨著EPS板厚度的增大，輕骨料混凝土復合隔熱磚抗壓強度、抗折強度降低，壓縮比增大，表觀密度，導熱系數(shù)降低，24h吸水率增大。EPS板的厚度宜控制在15-20mm范圍。

       復合隔熱磚的抗折強度主要取決于混凝土層的厚度，采用夾芯式構造，在EPS板底引入混凝土底層，可顯著增大復合隔熱磚的抗折強度。

       摻加超輕EPS和膨脹珍珠巖骨料可以有效改善輕質(zhì)骨料混凝土的脆性，膨脹珍珠巖還可以提高復合隔熱磚的抗折強度， 由于EPS顆粒和膨脹珍珠巖自身特性差異，使用時應根據(jù)復合隔熱磚性能要求合理應用。

       EPS板穿孔可以在一定程度上提高復合隔熱板的抗折強度和抗壓縮性能，但也會在一定程度上增大復合隔熱磚的表觀密度，導熱系數(shù)和吸水率，所以建議在生產(chǎn)中采用EPS板穿孔以提高復合隔熱磚的整體性。
